詳細介紹
電風扇性能測試裝置技術規格書
用途：按照BSENIEC60879:2019、GB/T13380-2015技術規格要求：
1適用范圍(適用標準)

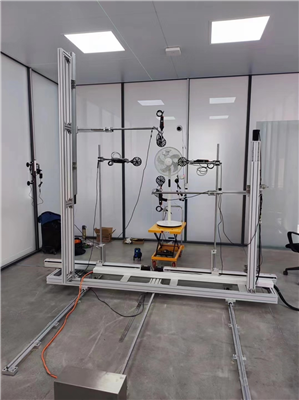

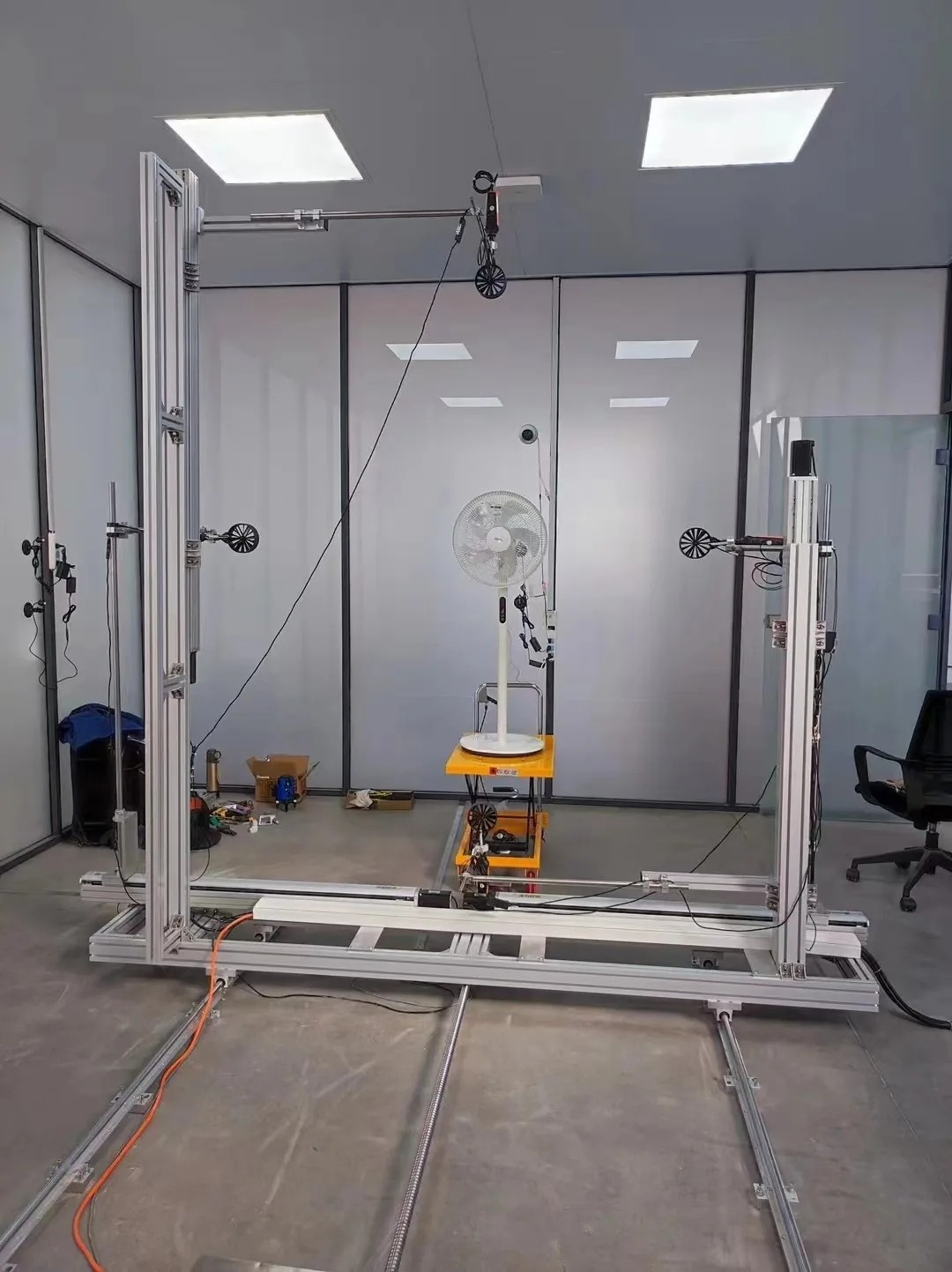

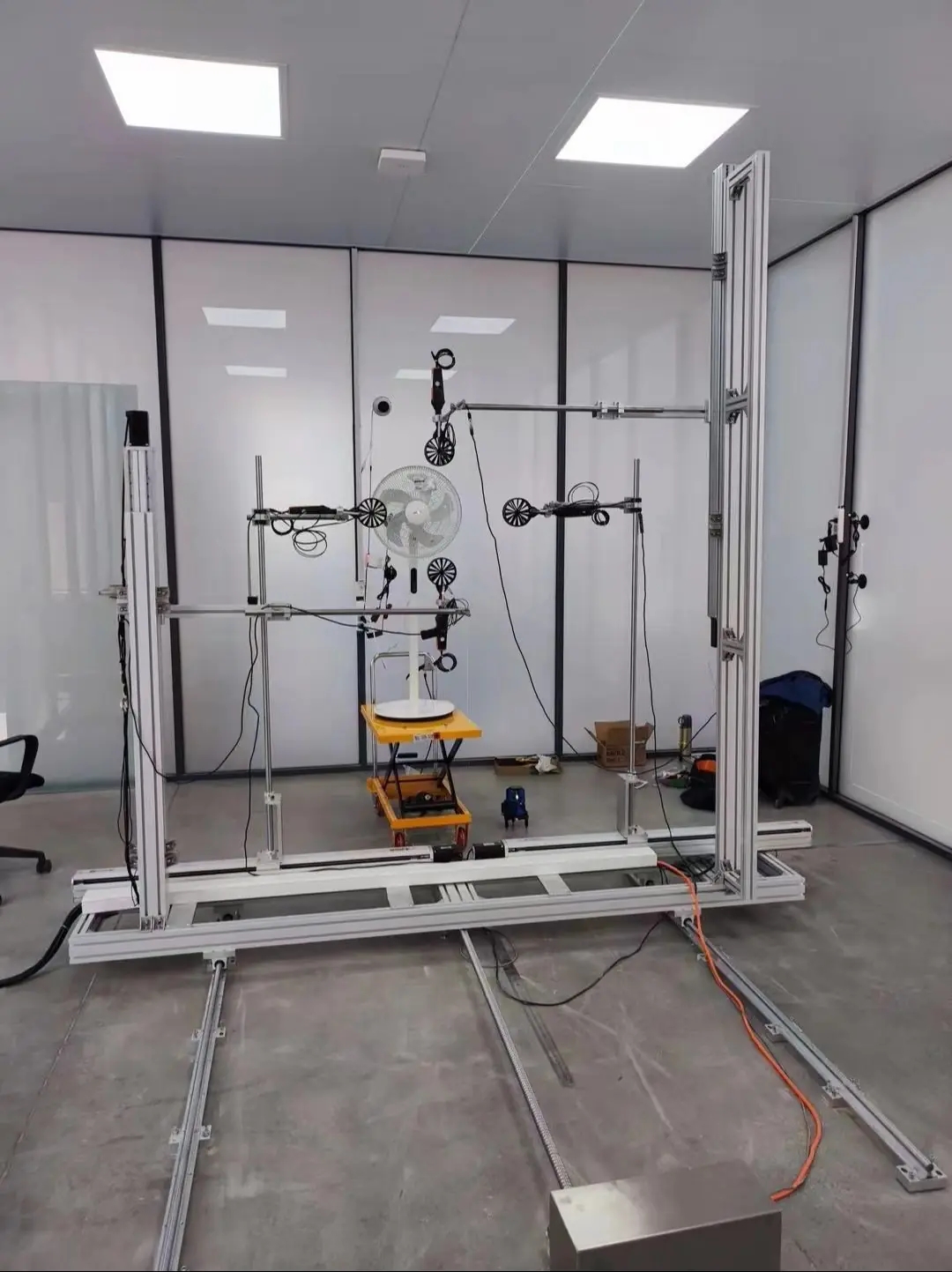

本風量測試裝置依據的要求，為了行走方便，并且因為測試方法基本一樣，能符合臺扇、璧扇、落地扇及柱扇等風量測試要求。采用四個風速表采集風速（測試平面有原有2個水平風速表的基礎上在垂直方向增加2個風速表)來代表同一圓環上的平均風速。
2主要技術參數與功能
2.1主要技術參數
能符合臺扇、璧扇、落地扇及柱扇等風量測試要求
試驗室尺寸：（小風扇4500*4500*3000）單位：毫米
2.2主要功能
用于測試風速、溫度、濕度、電參數（電壓/電流/功率/功率因數）、轉速及時間
3技術要求
3.1適用范圍(單位：毫米)
臺扇扇葉直徑200,230,250,300,350,400,450500
璧扇扇葉直徑250,300,350,400,450500
臺地扇扇葉直徑300,350,400,450500
落地扇扇葉直徑300,350,400,450,500,600
轉葉扇扇葉直徑200,230,250,300,350,400，450，500
1、裝置符合IEC60879標準關于風量測試的要求，設計合理、自動化程度高、使用方便、經久耐用具有承重及抗振能力；

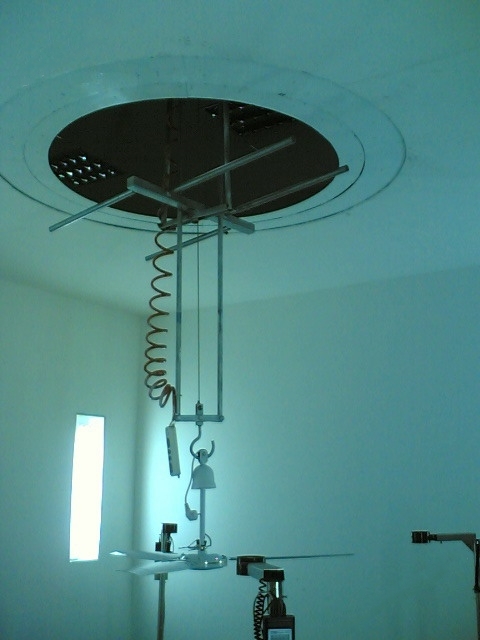

2、測試范圍：吊扇；
3、測試參數和項目：溫度、濕度、大氣壓、風速、風量、輸入功率、能效值。

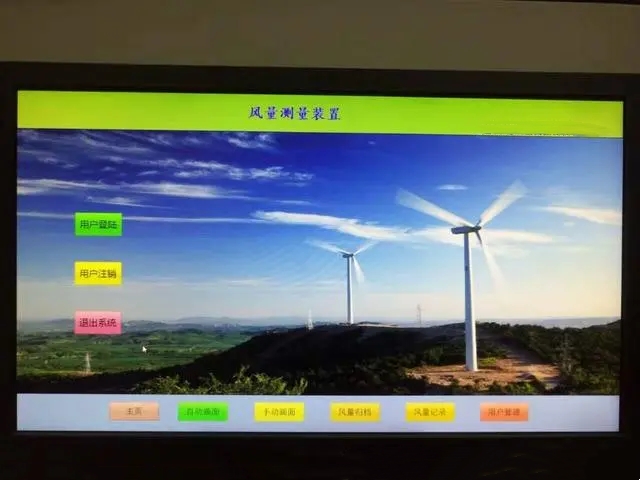

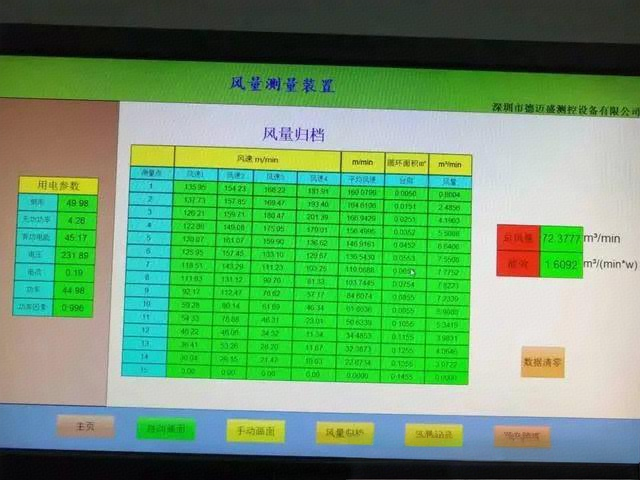

4、系統采用計算機控制，能顯示出每一測試點的風速值、一般每3分鐘一個測點（包括走位、延時1分鐘左右及測試時間2分鐘左右），每一圓環的平均風速及點風量，
能自動生成檢測結果和過程曲線，并其打印出來。
5、試驗時，應從距離扇葉軸線40mm左右兩點處開始測量，以每80mm的增量沿著水平直線逐點向兩邊移動，直到所測得的平均風速下降到低于9m/min時為止；
6、風扇固定架及風速表座具備萬向調節云臺，安裝高度也能在要求的范圍內方便的調節；
7、德國德圖435-2型葉輪風速計，葉輪直徑100mm；共4個；
8、系統應配有可測電壓、電流（真有效值）、功率的多功能電量測量儀和500VA變頻（±1%）調壓電
