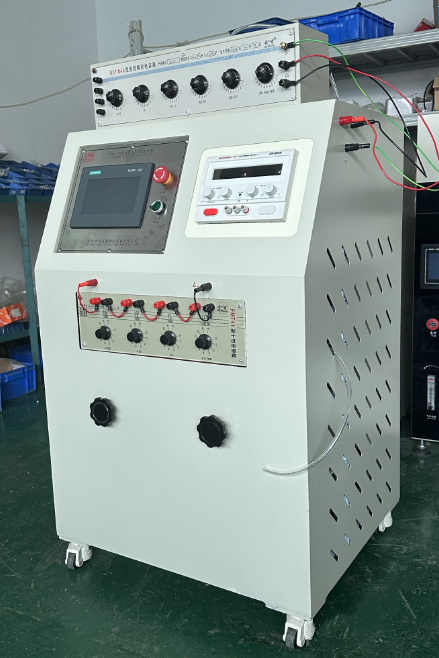

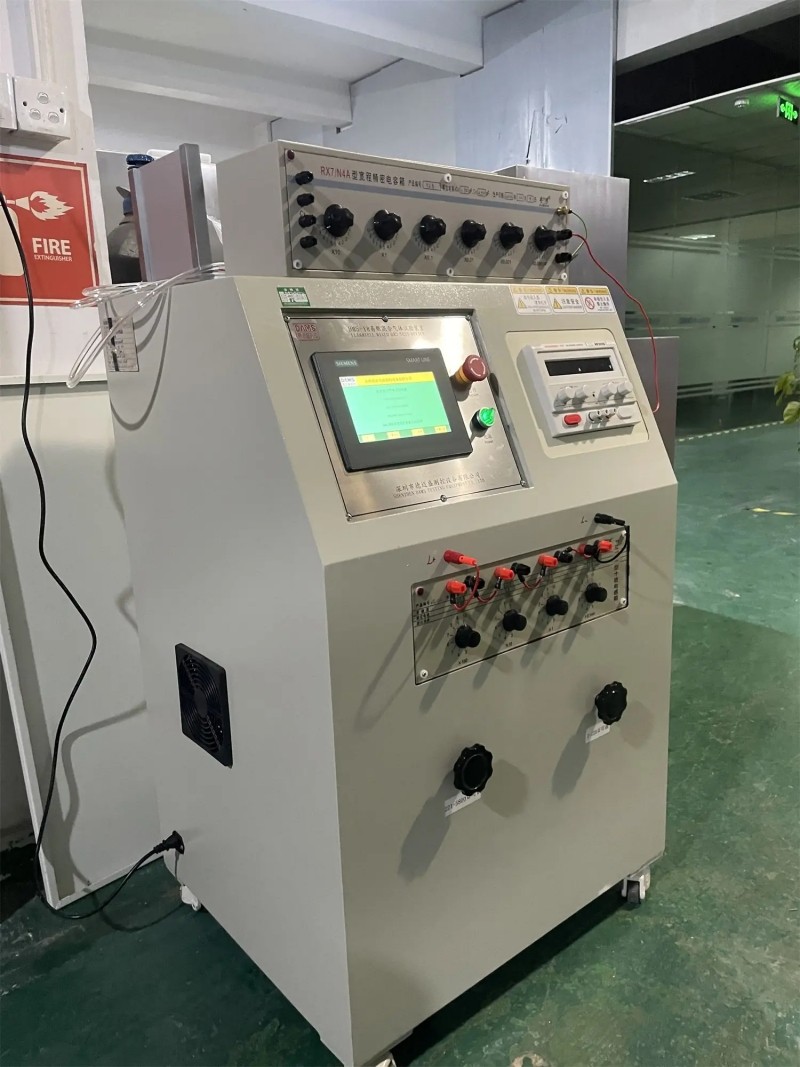

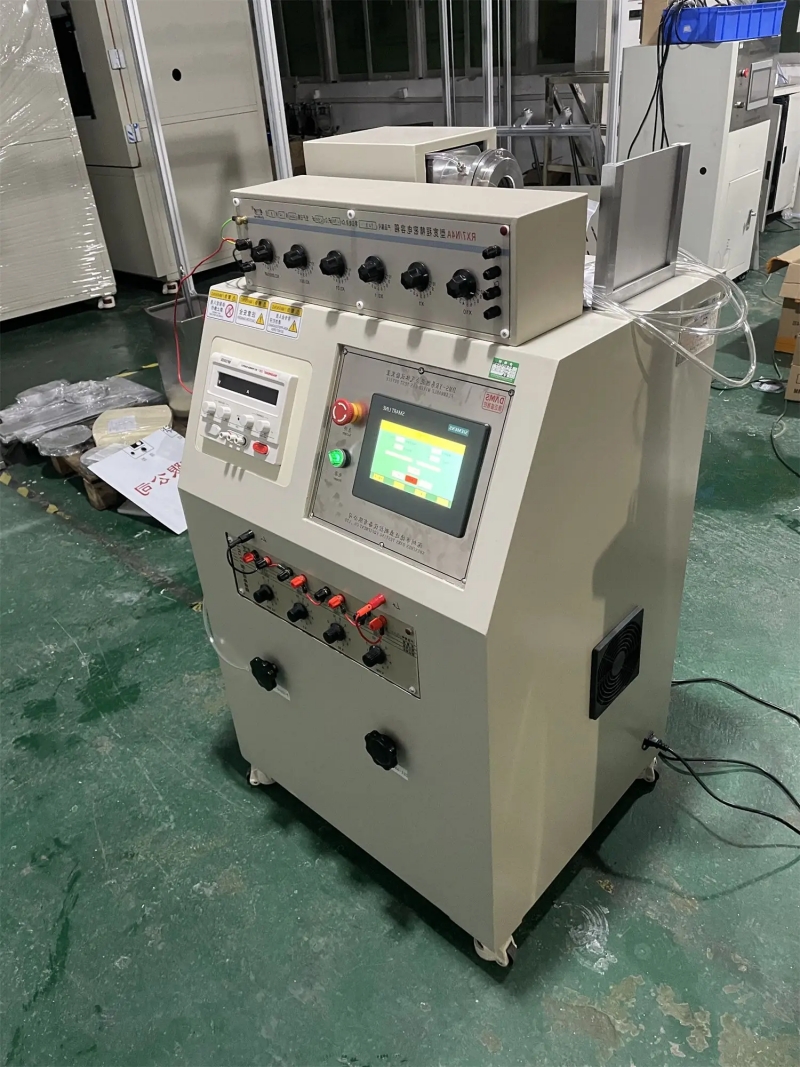

易燃混合氣體試驗裝置通過該觸點裝置,將受試電路閉合或斷開,檢查火花是否會點燃受試的氣體或混合氣；試驗裝置包括一個點燃室和一個觸點裝置。

產品型號
GB9706
更新時間
2025-01-15
廠商性質
生產廠家
瀏覽次數
1990

7×24在線咨詢

專業客服在線解答，為您解決遇到的問題！

立即咨詢

產品中心

PRODUCT CATEGORY

相關產品

RELATED PRODUCTS

成束電線電纜燃燒試驗機DMS
型號：
查看詳情
YY9706點燃試驗裝置
型號：
查看詳情

詳細介紹

1、應滿足9706.1-2020《醫用電氣設備第1部分：基本安全和基本性能的通用要求》第附錄G.7條的設備要求；

2、設備符合GB9706.1-2022標準附錄G.7；

3、試驗裝置包括一個點燃室和一個觸點裝置。點燃室容積為250cm,內裝規定的氣體或混合氣,觸點裝置通過斷開和閉合來產生火花(見圖 G.7)；

4、觸點裝置由一帶兩個槽的鎘盤和另一帶四根 0.2 mm直徑鎢絲的盤組成;第二盤在一盤上滑動。鎢絲的自由長度是 11 mm。接有鎢絲盤的軸以 80 r/min的轉速旋轉；

5、連接鎘盤的軸與連接鎢絲盤的軸呈反向轉動。與鎢絲相連的軸和另一根軸的轉速比是50:12，這兩根軸互相絕緣,并與設備機架絕緣。點燃室應能承受 1.5 MPa 的內超壓；

6、通過該觸點裝置,將受試電路閉合或斷開,檢查火花是否會點燃受試的氣體或混合氣；

7、G.1 4mm及12mm直徑的試驗棒，計時器/秒表，按IEC 60068-2-2（GB/T 2423.2）中B-b的密封墊試驗，測力計（最小100N），氣體壓力表（范圍是0至400Pa），電壓表，電流表，歐姆表，電容和電感表，氧混合氣，易燃混合物的試驗裝置（圖G.7）。
